Welche entscheidende Rolle spielen Gleitstücke bei komplexen Formenbewegungen?

In einer komplexen Spritzgussform kann die Bewegung eines einzelnen Schlittens darüber entscheiden, ob ein Teil fehlerfrei produziert wird oder Ausschuss ist. Stellen Sie sich einen geformten Automobilsteckverbinder mit einer seitlichen Hinterschneidung vor. Der Hauptkern und die Kavität können nicht einfach geöffnet und geschlossen werden, um das Teil freizugeben; der Hinterschnitt würde eingeklemmt werden. Ein Schiebemechanismus muss sich seitlich bewegen und den Seitenkern zurückziehen, bevor das Teil ausgeworfen wird. Wenn sich der Schlitten zu früh bewegt, verzieht sich das Teil. Wenn es zu spät bewegt wird, reißt das Teil. Wenn es bindet, wird die Form beschädigt. Dies ist die entscheidende Rolle von Schlitten bei komplexen Formbewegungen. Sie sind die Komponenten, die das Formen von Geometrien ermöglichen, die sonst nicht möglich wären: Hinterschnitte, Innengewinde, Seitenlöcher und komplexe Konturen. Eine Rutsche ist kein einfaches Stück Stahl; Es handelt sich um einen Präzisionsmechanismus, der Hunderttausende Zyklen lang zuverlässig funktionieren muss. Das Design, die Materialien und die Fertigungspräzision der Schieber und der zugehörigen Komponenten bestimmen den Erfolg der Form.

Die Bedeutung von Schlitten bei komplexen Formenbewegungen kann nicht genug betont werden. Es sind die Komponenten, die eine einfache Form zum Öffnen und Schließen in ein hochentwickeltes Fertigungssystem verwandeln, das in der Lage ist, komplizierte Teile herzustellen. Sie müssen den hohen Drücken beim Spritzgießen, den Temperaturwechseln des Prozesses und dem mechanischen Verschleiß durch wiederholte Betätigung standhalten. Sie müssen genau auf das Öffnen und Schließen der Form abgestimmt sein. Und sie müssen mit in Mikrometern gemessenen Toleranzen hergestellt werden. In diesem Artikel wird die entscheidende Rolle von Schiebern bei komplexen Formbewegungen untersucht. Wir behandeln die verschiedenen Arten von Schlitten, die Konstruktionsprinzipien, die einen zuverlässigen Betrieb gewährleisten, die Materialien und Herstellungsprozesse, die ihre Lebensdauer bestimmen, und die Qualitätskontrollmaßnahmen, die Präzision gewährleisten. Wir stellen Ihnen auch detaillierte Spezifikationen für unsere zur VerfügungPräzise Formkomponenten und Einsätzeaus unserer Fabrik bei Moldburger Mould Industry Co., Ltd.

Inhaltsverzeichnis

• 1. Was ist ein Formschlitten und warum ist er notwendig?
• 2. Welche verschiedenen Arten von Gleitstücken werden in komplexen Formen verwendet?
• 3. Wie wird die Schlittenbewegung aktiviert und zeitlich gesteuert?
• 4. Welche Materialien und Behandlungen gewährleisten die Haltbarkeit der Rutsche?
• 5. Welche Designprinzipien verhindern ein Rutschenversagen?
• 6. Welche Spezifikationen definieren hochwertige Formschieber und Einsätze?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was ist ein Formschlitten und warum ist er notwendig?

Ein Formschlitten ist ein Mechanismus, der einen Teil des Formhohlraums oder -kerns seitlich und senkrecht zur Hauptöffnungs- und Schließrichtung der Form bewegt. Der Zweck eines Schiebers besteht darin, Merkmale zu bilden, die verhindern würden, dass das Teil ausgeworfen wird, wenn sich die Form einfach entlang der Hauptachse öffnet. Diese Merkmale werden als Hinterschnitte bezeichnet. Ein Hinterschnitt kann ein seitliches Loch, eine Aussparung, ein Gewinde oder eine beliebige Geometrie sein, die nicht mit der Richtung der Formöffnung ausgerichtet ist. Ohne einen Schlitten würden diese Merkmale eingeklemmt und das Teil könnte nicht ohne Beschädigung entfernt werden. Der Schieber fährt vor dem Auswerfen des Teils aus dem Weg und ermöglicht so eine saubere Entnahme des Teils. Die folgende Tabelle fasst die Arten von Funktionen zusammen, die Folien erfordern.

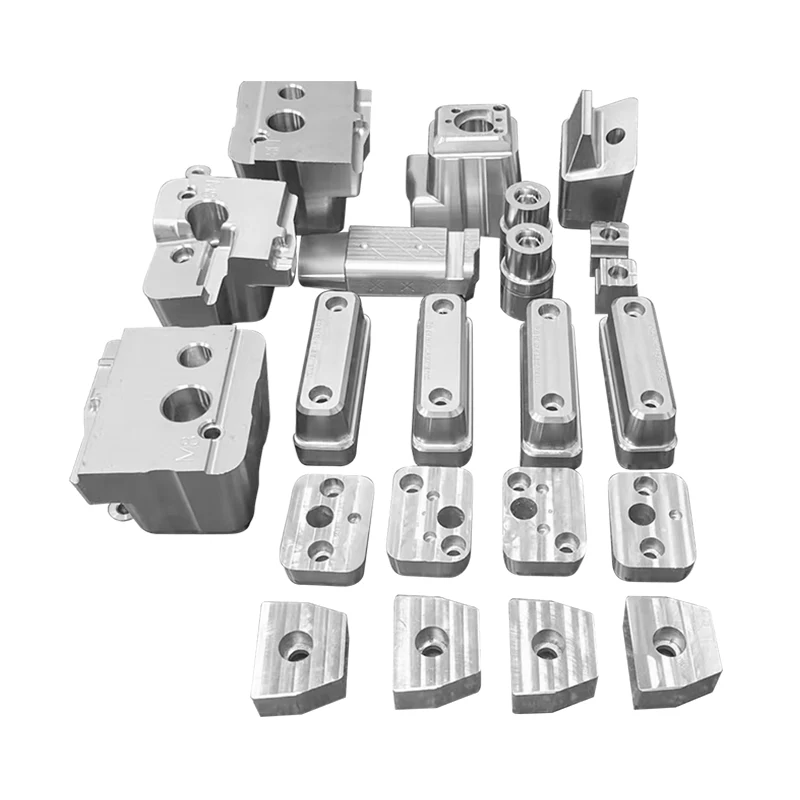

BeiMoldburger Mold Industry Co., Ltd.Unser Werk ist auf die Entwicklung und Herstellung präziser Formkomponenten und Einsätze, einschließlich Schiebern, spezialisiert. Wir verfügen über umfangreiche Erfahrung in der Herstellung von Schiebern für komplexe Formen, die in der Automobil-, Medizin- und Unterhaltungselektronikindustrie eingesetzt werden. Unser Ingenieurteam arbeitet eng mit den Formenbauern zusammen, um sicherzustellen, dass der Schiebemechanismus für die spezifische Teilegeometrie und die Produktionsanforderungen optimiert ist.

2. Welche verschiedenen Arten von Gleitstücken werden in komplexen Formen verwendet?

Es gibt verschiedene Arten von Schiebern, die in komplexen Formen verwendet werden und jeweils für unterschiedliche Anwendungen und Teilegeometrien geeignet sind. Die gebräuchlichsten Typen sind der Nockenstiftschlitten, der hydraulische Schlitten, der Winkelstiftschlitten und der mechanische Schlitten. Der Nockenstiftschlitten ist der gebräuchlichste Typ. Dabei wird ein in der Formbasis montierter Nockenstift verwendet, um den Schieber beim Öffnen der Form zu betätigen. Der Nockenstift drückt den Schlitten seitlich, während sich die Formplatten trennen. Der hydraulische Schieber bewegt den Schieber mithilfe eines Hydraulikzylinders unabhängig von der Formöffnung. Dies ermöglicht ein komplexeres Timing und eine größere Kraft. Der Winkelstiftschlitten verwendet einen abgewinkelten Stift, um den Schlitten beim Öffnen der Form zu bewegen, ähnlich wie der Nockenstiftschlitten, jedoch mit einer anderen Geometrie. Der mechanische Schlitten bewegt den Schlitten über ein Gestänge oder einen Zahnstangenmechanismus. Die folgende Tabelle vergleicht diese Folientypen.

In unserem Werk fertigen wir alle Arten von Schlitten und die dazugehörigen Komponenten, einschließlich Gleitblöcke, Gleitschienen, Nockenstifte und Verschleißplatten. Wir verwenden hochwertige Materialien und präzise Bearbeitung, um sicherzustellen, dass unsere Schlitten reibungslos und zuverlässig funktionieren. Unser Ingenieurteam kann Ihnen den geeigneten Schlittentyp für Ihre spezifische Anwendung empfehlen.

3. Wie wird die Schlittenbewegung aktiviert und zeitlich gesteuert?

Die Betätigung und das Timing der Schieberbewegung sind entscheidend für den Erfolg einer komplexen Form. Der Schlitten muss sich zum richtigen Zeitpunkt im Formzyklus bewegen: nachdem das Teil ausreichend abgekühlt ist, um einer Verformung standzuhalten, aber bevor das Teil ausgeworfen wird. Wenn sich der Schlitten zu früh bewegt, kann es zu einer Verformung oder Beschädigung des Teils kommen. Wenn es zu spät bewegt wird, kann das Teil reißen oder der Schlitten beschädigt werden. Das Timing wird durch die Geometrie des Nockenstifts oder die Programmierung des Hydrauliksystems gesteuert. Bei einem Nockenstiftschlitten bestimmen die Länge und der Winkel des Nockenstifts, wann sich der Schlitten zu bewegen beginnt und wie weit er sich bewegt. Der Nockenstift ist normalerweise in der stationären Hälfte der Form montiert und greift beim Öffnen der Form in den Schieber ein. Der Schlitten bewegt sich seitlich, wenn der Nockenstift ihn drückt. Die folgende Tabelle fasst die Timing-Überlegungen für die Schlittenbewegung zusammen.

Bei Moldburger Mould Industry Co., Ltd. nutzt unsere Fabrik fortschrittliche CAD- und Simulationssoftware, um das Timing der Schlittenbewegung zu entwerfen und zu überprüfen. Wir können den gesamten Formzyklus simulieren, um sicherzustellen, dass sich der Schlitten zum richtigen Zeitpunkt bewegt und es zu keiner Beeinträchtigung anderer Formkomponenten kommt. Unsere Präzisionsfertigung stellt sicher, dass die Nockenstifte und Gleitblöcke genau die Abmessungen haben, die für eine ordnungsgemäße Zeitsteuerung erforderlich sind.

4. Welche Materialien und Behandlungen gewährleisten die Haltbarkeit der Rutsche?

Die Haltbarkeit einer Rutsche hängt von den Materialien und Behandlungen ab, die bei ihrer Konstruktion verwendet werden. Der Schlitten muss den hohen Drücken beim Spritzgießen, der Reibung wiederholter Bewegungen und dem Verschleiß der abrasiven Kunststoffschmelze standhalten. Die gebräuchlichsten Materialien für Schlitten und deren Komponenten sind gehärtete Werkzeugstähle wie P20, H13 und S7. Diese Stähle bieten eine Kombination aus hoher Festigkeit, Zähigkeit und Verschleißfestigkeit. Die Gleitflächen sind häufig beschichtet oder behandelt, um die Reibung zu verringern und die Lebensdauer zu verlängern. Zu den gängigen Behandlungen gehören Nitrieren, Verchromen und das Aufbringen verschleißfester Beschichtungen wie Titannitrid (TiN) oder diamantähnlicher Kohlenstoff (DLC). Die folgende Tabelle fasst die Materialien und Behandlungen zusammen, die in unseren Folien verwendet werden.

In unserem Werk verwenden wir für unsere Präzisionsformkomponenten und -einsätze ausschließlich hochwertige Materialien und Behandlungen. Wir verfügen über die Ausrüstung und das Fachwissen, um Nitrier-, Verchromungs- und Beschichtungsanwendungen im eigenen Haus durchzuführen. Wir bieten auch eine Reihe von Standard- und kundenspezifischen Verschleißplatten und Führungsbuchsen an, die zu verschiedenen Schlittendesigns passen. Unser Ziel ist es, Schieber bereitzustellen, die über die gesamte Lebensdauer der Form zuverlässig funktionieren.

5. Welche Designprinzipien verhindern ein Rutschenversagen?

Bei der Konstruktion eines Schiebemechanismus müssen die Kräfte, die Bewegung und die Umgebung des Spritzgussprozesses berücksichtigt werden. Mehrere Konstruktionsprinzipien sind entscheidend, um ein Versagen des Schlittens zu verhindern. Das erste ist eine angemessene Anleitung. Der Schlitten muss präzise auf seiner Bahn geführt werden. Dies wird typischerweise mit Führungsschienen und Verschleißplatten erreicht. Die Führungsschienen müssen steif genug sein, um den seitlichen Kräften auf den Schlitten standzuhalten, und die Verschleißplatten müssen eine reibungsarme Oberfläche bieten. Das zweite Prinzip ist die richtige Ausrichtung. Der Schieber muss zum Formhohlraum und zum Kern ausgerichtet sein. Eine Fehlausrichtung kann zum Festklemmen, Verschleiß und zur Beschädigung des Teils führen. Das dritte Prinzip ist eine ausreichende Vorspannung. Der Schlitten muss gegen die Führungsschienen vorgespannt sein, um Spiel zu vermeiden. Dadurch wird sichergestellt, dass sich der Schlitten reibungslos und präzise bewegt. Der vierte Grundsatz ist der Schutz vor Kontamination. Der Schiebemechanismus muss vor Plastiksplittern, Staub und Schmutz geschützt werden. Dies wird typischerweise durch Dichtungen oder Abdeckungen erreicht. Die folgende Tabelle fasst diese Designprinzipien zusammen.

Bei Moldburger Mould Industry Co., Ltd. folgt unsere Fabrik bei der Herstellung unserer Schienen und Einsätze diesen Designprinzipien. Durch Präzisionsbearbeitung stellen wir sicher, dass alle Komponenten richtig zusammenpassen. Wir verwenden hochwertige Verschleißplatten und Führungsschienen, um eine reibungslose und präzise Bewegung zu gewährleisten. Und wir integrieren Dichtungen und Abdeckungen, um den Mechanismus vor Verschmutzung zu schützen. Unser Ziel ist es, Schieber bereitzustellen, die über die gesamte Lebensdauer der Form zuverlässig funktionieren.

6. Welche Spezifikationen definieren hochwertige Formschieber und Einsätze?

Zu den wichtigsten Spezifikationen für Formschieber und -einsätze gehören das Material, die Härte, die Maßtoleranz, die Oberflächenbeschaffenheit und die Beschichtung. Die folgende Tabelle enthält eine Zusammenfassung der typischen Spezifikationen für unsere Präzisionsformkomponenten und -einsätze.

In unserem Werk fertigen wir unsere präzisen Formkomponenten und Einsätze, um diese und weitere Spezifikationen zu erfüllen. Wir können Material, Härte und Beschichtung individuell an Ihre spezifischen Anforderungen anpassen. Unser Qualitätskontrollsystem umfasst Maßkontrolle, Härteprüfung und Messung der Oberflächengüte, um sicherzustellen, dass jede Komponente unseren hohen Standards entspricht.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Was ist der Unterschied zwischen einem Schieber und einem Heber in einer Form?

Antwort: Ein Schlitten bewegt sich seitlich, senkrecht zur Formöffnungsrichtung, um Hinterschnitte an der Seite des Teils zu bilden. Ein Heber bewegt sich in einem Winkel, typischerweise um Hinterschneidungen an der Innenseite des Teils zu bilden oder um das Auswerfen zu unterstützen. Bei beiden handelt es sich um Mechanismen zum Formen von Merkmalen, die nicht mit einem einfachen geraden Zug geformt werden können. Sie wirken jedoch in unterschiedliche Richtungen und werden für unterschiedliche Geometrien verwendet.

Frage 2: Wie bestimme ich den erforderlichen Hub für einen Schlitten?

Antwort: Der erforderliche Hub für einen Schlitten wird durch die Tiefe des Hinterschnitts zuzüglich eines Sicherheitsspielraums bestimmt. Der Schlitten muss weit genug zurückgezogen werden, um den Hinterschnitt vollständig freizugeben, bevor das Teil ausgeworfen wird. Generell gilt, dass der Hub mindestens 5-10 mm größer sein sollte als die Hinterschnitttiefe. Der genaue Hub hängt von der Teilegeometrie und dem Formdesign ab. Unser Ingenieurteam kann Ihnen bei der Berechnung des erforderlichen Hubs für Ihre spezifische Anwendung helfen.

Frage 3: Was führt dazu, dass eine Folie blockiert oder blockiert?

Antwort: Ein Schlitten kann aus mehreren Gründen festfressen oder blockieren: unzureichende Schmierung, Verschmutzung durch Kunststoffspritzer oder -rückstände, Fehlausrichtung des Schlittens oder der Führungsschienen, unzureichende Vorspannung oder Verschleiß der Führungsschienen und Verschleißplatten. Regelmäßige Wartung, einschließlich Reinigung und Schmierung, kann die meisten Probleme durch Festfressen verhindern. Wenn ein Schlitten klemmt, sollte er vor der weiteren Verwendung zerlegt, überprüft und repariert werden.

Frage 4: Wie oft sollten Formschieber gewartet werden?

Antwort: Formschieber sollten in regelmäßigen Abständen überprüft und gewartet werden, abhängig vom Produktionsvolumen und dem zu formenden Material. Als allgemeine Richtlinie sollten Objektträger alle 10.000–50.000 Zyklen überprüft werden. Die Inspektion sollte die Prüfung auf Verschleiß, die Überprüfung der Ausrichtung und die Schmierung der Gleitflächen umfassen. Durch vorbeugende Wartung kann die Lebensdauer der Rutsche verlängert und unerwartete Ausfallzeiten verhindert werden.

Frage 5: Können Schieber an einer bestehenden Form nachgerüstet werden?

Antwort: In einigen Fällen können Schieber an einer vorhandenen Form nachgerüstet werden, dies ist jedoch ein komplexer Prozess, der eine sorgfältige Konstruktion erfordert. Die Form muss ausreichend Platz für den Schiebemechanismus haben und die Formbasis muss so modifiziert werden, dass sie die Nockenstifte oder Hydraulikzylinder aufnehmen kann. Eine Nachrüstung ist oft teurer und zeitaufwändiger, als den Schieber von Anfang an in die Form einzubauen. Unser Ingenieurteam kann Ihre Form bewerten und Sie beraten, ob eine Nachrüstung möglich ist.

8. Fazit

Schieber spielen bei komplexen Formbewegungen eine entscheidende Rolle, indem sie die Herstellung von Teilen mit Hinterschnitten, Seitenlöchern, Gewinden und anderen Merkmalen ermöglichen, die mit einer einfachen Form zum Öffnen und Schließen nicht geformt werden können. Es handelt sich um Präzisionsmechanismen, die nach höchsten Standards entworfen, hergestellt und gewartet werden müssen. Die bei ihrer Konstruktion verwendeten Materialien, Behandlungen und Designprinzipien bestimmen ihre Zuverlässigkeit und Lebensdauer. Bei Moldburger Mold Industry Co., Ltd. ist unser Werk auf die Herstellung präziser Formkomponenten und -einsätze spezialisiert, darunter Gleitschienen, Gleitblöcke, Nockenstifte und Verschleißplatten. Wir verfügen über das Fachwissen und die Ausrüstung, um hochwertige Komponenten herzustellen, die den höchsten Anforderungen gerecht werden. Unser Engineering-Team arbeitet eng mit unseren Kunden zusammen, um sicherzustellen, dass jede Komponente für ihre spezifische Anwendung optimiert ist.

Unabhängig davon, ob Sie eine neue Form entwerfen oder eine bestehende warten, laden wir Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen zu besprechen. Wir können Muster, technische Daten und Designunterstützung bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Formenbauer und Formenbauer auf der ganzen Welt gemacht.

Kontaktieren Sie Moldburger Mould Industry Co., Ltd. noch heuteum Ihre Anforderungen an präzise Formkomponenten und Einsätze zu besprechen und herauszufinden, wie unsere Schlitten die Leistung und Zuverlässigkeit Ihrer komplexen Formen verbessern können.
