Warum bestimmen Formaufbauten und Standardteile die Lebensdauer der Form?

Die Lebensdauer einer Form wird häufig anhand des Kavitätsmaterials und der Bearbeitungsgenauigkeit beurteilt. Aber was wirklich darüber entscheidet, ob eine Form ihre geplante Lebensdauer zuverlässig und vorhersehbar erreichen kann, ist der Teil, auf den niemand achtet – derFormbasis und Standardteile.

Die Formbasis ist das Skelett. Die Standardteile sind die Gelenke. Wenn das Skelett falsch ausgerichtet ist und die Gelenke locker sind, hält auch die beste Höhle nicht lange.

Die Formbasis: Die Grundlage für alles

Der Formboden ist der Träger für die gesamte Form. Es integriert alle Funktionskomponenten – Hohlraum, Kern, Auswurfsystem, Kühlsystem und Angusssystem – in einem präzisen Rahmen und stellt sicher, dass sie bei jedem Öffnungs- und Schließzyklus in die exakt gleiche Position zurückkehren.

Kernkomponenten einer Standardformbasis

Diese Platten werden gestapelt, mit Schrauben befestigt und verfügen über Führungsstifte und Buchsen, um die Wiederholgenauigkeit der Position bei jedem Zyklus zu gewährleisten.

Die zwei Kernleistungsanforderungen für eine Formbasis

Steifheit steht an erster Stelle. Der Einspritzdruck kann Hunderte von Kilogramm pro Quadratzentimeter erreichen. Fehlt es der Formbasis an Steifigkeit, verformt sie sich unter hohem Druck – die Trennfuge öffnet sich, Grate entstehen; der Kern verschiebt sich, die Wandstärke wird ungleichmäßig; Auswerferstifte klemmen und die gesamte Form muss zerlegt werden.

Präzision ist zweitrangig. Das Passungsspiel zwischen Führungsstiften und Buchsen sowie die Ebenheit und Rechtwinkligkeit jeder Platte bestimmen direkt, ob sich die Form reibungslos öffnet und schließt und ob die Produktabmessungen stabil bleiben.

 Standardteile: Die günstigsten Komponenten, die am häufigsten ausfallen

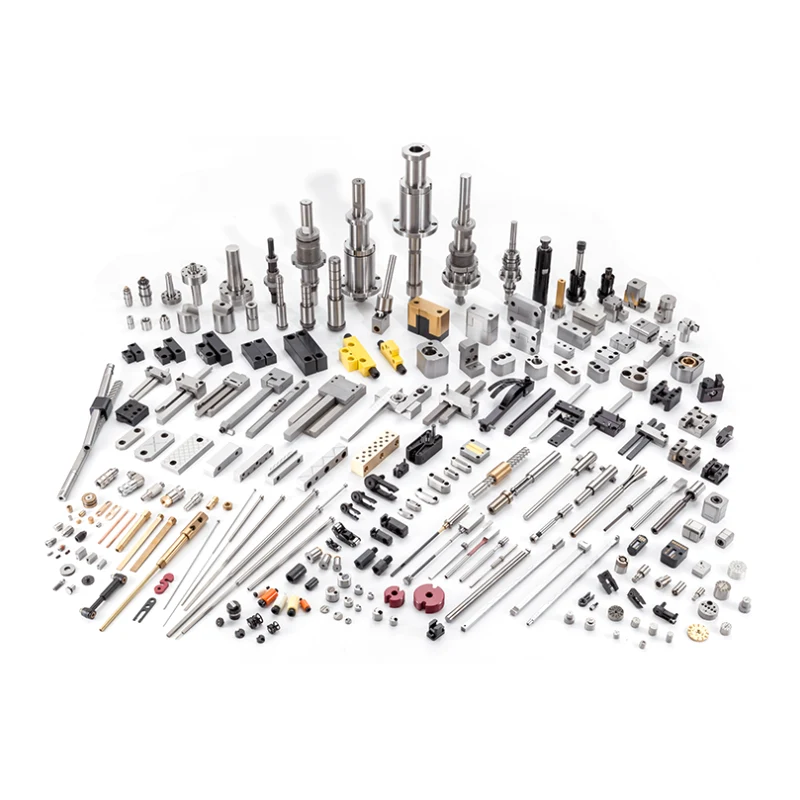

Standardteile sind alle austauschbaren Komponenten ohne Hohlraum und ohne Kern in einer Form. Führungsstifte, Buchsen, Auswerferstifte, Federn, Dichtungen, Fixierringe, Verriegelungsblöcke – sie alle zählen.

Sie sehen gewöhnlich aus, sind günstig in der Anschaffung, aber mehr als die Hälfte aller Formfehler sind auf diese Komponenten zurückzuführen.

1. Führungsstifte und Buchsen

Das Führungssystem sorgt bei jedem Schließen für eine präzise Ausrichtung der beweglichen und stationären Hälfte. Die meisten Formausfälle beginnen mit einem Verlust der Führungsgenauigkeit.

Material: SUJ2-Lagerstahl oder SKD11-Werkzeugstahl, mit Hochfrequenz-Induktionshärtung auf HRC 58–62, gefolgt von Präzisionsschleifen auf Ra 0,2–0,4 Oberflächengüte.

Passungsspiel: Typischerweise 0,02–0,05 mm, abhängig von der Formgröße. Zu groß und der Kern und die Kavität sind nicht richtig ausgerichtet. Zu klein, und der Öffnungs- und Schließwiderstand erhöht sich, was zu Abrieb führt.

Fehlermodi:

• Fressen an den Stiften → verursacht durch unzureichende Schmierung oder ungleichmäßige Belastung

• Verschlissene Buchsen → Ende der Lebensdauer; Ersetzen Sie sie

• Verbogene Stifte → verursacht durch unausgeglichenen Auswurf oder falsch ausgerichtete Spannkraft der Spritzgießmaschine

2. Auswerferstifte, Hülsen und Schubstangen

Das Auswurfsystem weist die höchste Taktfrequenz und die komplexeste Belastung aller Teile der Form auf.

Auswerferstifte: Hergestellt aus Schnellarbeitsstahl SKH51 oder Warmarbeitsstahl SKD61, mit gehärteten Spitzen. Der Passungsabstand zum Führungsloch sollte 0,015–0,025 mm betragen. Zu fest, und der Stift klemmt. Zu locker, und an der Auswurfstelle erscheint ein Blitz.

Zwei Hauptursachen für den Bruch des Auswerferstifts: Die Auswurfkraft liegt außerhalb der Mitte des Entformungswiderstandszentrums, oder der Stift wird beim Zurückziehen angestoßen.

Federn: Verantwortlich für die Rücksendung der Auswerferplatte. Das am häufigsten übersehene Problem ist die Frühlingsmüdigkeit. Nach Zehntausenden Kompressionen verkürzt sich die freie Höhe. Die Auswerferplatte kehrt nicht vollständig zurück und die Auswerferstifte treffen beim nächsten Schließen auf die feststehende Hälfte.

Prüfmethode: Überprüfen Sie die freie Höhe der Feder alle 100.000 Zyklen. Ersetzen Sie ihn, wenn er unter 90 % der ursprünglichen Höhe gesunken ist.

3. Dichtungen und Leitbleche

Wasserlecks im Kühlsystem sind der häufigste plötzliche Ausfall in der Werkstatt.

Dichtungen (O-Ringe): Hergestellt aus Hochtemperatur-Silikonkautschuk oder Fluorkautschuk, mit oberen Temperaturgrenzen von 200 °C bzw. 260 °C. Ausfälle werden durch Alterung, Aushärtung oder Druckverformung bei hoher Temperatur verursacht. Ersetzen Sie alle 500.000 Zyklen oder jährlich, je nachdem, was zuerst eintritt.

Leitbleche: Leiten die Wasserflussrichtung für eine lokale Kühlung um. Der häufigste Fehler ist eine Verstopfung durch Ablagerungen – besonders schwerwiegend in Gebieten mit hartem Wasser. Verwenden Sie enthärtetes Wasser oder fügen Sie Korrosions- und Kalkschutzzusätze hinzu.

4. Fixierringe und Sicherungsblöcke

Zentrierringe: Auf der oberen Spannplatte montiert, zentriert mit der Düse der Einspritzmaschine. Eine falsche Auswahl führt zu einer Exzentrizität zwischen Düse und Angussbuchse – im besten Fall zu Materiallecks; Im schlimmsten Fall werden sowohl die Angussbuchse als auch die Düse beschädigt.

Verriegelungsblöcke: Werden zur Verriegelung des Schiebers (Seitenkern) verwendet. Bei Verschleiß reicht die Verriegelungskraft nicht aus und der Schieber verschiebt sich unter dem Einspritzdruck nach hinten, was zu Graten an der Seite des Produkts führt. Überprüfen Sie die Verriegelungsflächen regelmäßig auf Einkerbungen oder Abnutzung. Warten Sie nicht, bis der Blitz erscheint, bevor Sie mit der Fehlerbehebung beginnen.

Warum Standardteile am häufigsten versagen

Standardteile sind die am einfachsten zu standardisierenden, kostengünstigsten und am wenigsten auffälligen Komponenten in einer Form.

Und gerade weil sie günstig und unauffällig sind, werden sie am häufigsten vernachlässigt:

• Führungsstifte laufen trocken – niemand überprüft

• Federn werden so lange verwendet, bis sie brechen

• Die O-Ringe lecken, jemand wickelt sie mit Klebeband um und läuft weiter

• Auswerferstifte sind leicht verbogen, aber „funktionieren noch“

Das Gesamtergebnis all dieser „Es funktioniert immer noch“-Entscheidungen: Eine Feder im Wert von ein paar Dollar bricht, die Auswerferplatte klemmt, die gesamte Form wird zur Reparatur aus der Maschine genommen, Stunden an Produktionskapazität gehen verloren und Tausende von Dollar an Wartungskosten häufen sich.

Auswahlgrundsätze

Auswahl der Formbasis

Auswahl von Standardteilen

Wartung: Keine technische Komplexität, nur Ausführungsdisziplin

Die Wartung von Formbasis und Standardteilen ist nicht kompliziert. Was es erfordert, ist Häufigkeit und Disziplin.

Kurzreferenz zur Fehlerdiagnose

DerFormbasis und StandardteileBestimmen Sie nicht, wie schön das Produkt aussieht – das ist die Aufgabe des Hohlraums. Sie bestimmen nur eines: ob die Form während ihrer vorgesehenen Lebensdauer zuverlässig und konsistent Teile produzieren kann.

Ein falsch ausgerichtetes Skelett kann keine Kraft übertragen, egal wie stark die Muskeln sind. Ein steifes Gelenk kann sich nicht bewegen, egal wie leistungsfähig das Glied ist.

Bei der Auswahl einer Formbasis sollten Sie der Steifigkeit Vorrang vor der Leichtigkeit und der Präzision vor dem Preis geben. Beim Kauf von Standardteilen muss die Marke nicht die teuerste sein, aber die Spezifikationen müssen stimmen. Ersetzen Sie bei der täglichen Wartung die Federn rechtzeitig, schmieren Sie die Führungsstifte regelmäßig und tauschen Sie die Dichtungen aus, wenn sie das Ende ihrer Lebensdauer erreichen. Für diese Aufgaben sind keine technischen Kenntnisse erforderlich – lediglich eine Checkliste und die Disziplin, diese zu befolgen.
